16.12.2022 00:44 •  Физика

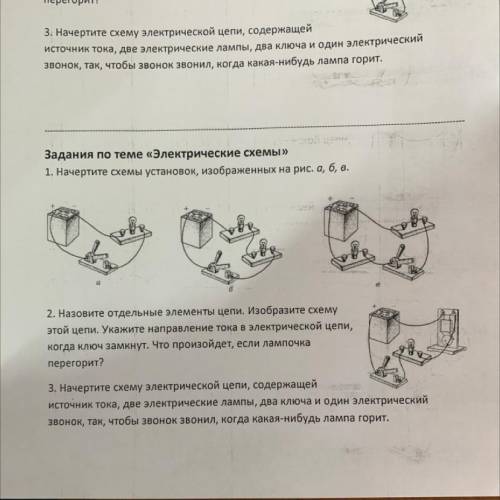

Задания по теме «Электрические схемы» 1. Начертите схемы установок, изображенных на рис. а, б, в.
2. Назовите отдельные элементы цепи. Изобразите схему
этой цепи. Укажите направление тока в электрической цепи,
когда ключ замкнут. Что произойдет, если лампочка
перегорит?
3. Начертите схему электрической цепи, содержащей
источник тока, две электрические лампы, два ключа и один электрический
звонок, так, чтобы звонок звонил, когда какая-нибудь лампа горит.


Задания по теме «Электрические схемы» 1. Начертите схемы установок, изображенных на рис. а, б, в. 2.

👇
Ответ:
NIKTENKOELENA70
NIKTENKOELENA70
16.12.2022
Хорошо, давайте рассмотрим каждое задание по отдельности.

1. Начертите схемы установок, изображенных на рисунках а, б и в.
На рисунке а изображена простая электрическая схема, состоящая из источника тока (батарейки) и лампочки, соединенных последовательно.
На рисунке б изображена аналогичная схема, но лампочки подключены параллельно.
На рисунке в изображена схема, где добавлен ключ, позволяющий открывать и закрывать цепь.

2. Назовите отдельные элементы цепи. Изобразите схему этой цепи. Укажите направление тока в электрической цепи, когда ключ замкнут. Что произойдет, если лампочка перегорит?

Отдельными элементами цепи являются источник тока (батарейка), провода, ключ и лампочка.

Электрическая схема представляет из себя набор элементов, соединенных проводами. На схеме будут изображены источник тока, лампочка, ключ и провода, соединяющие все элементы.

Когда ключ замкнут (закрыт), направление тока в электрической цепи будет от источника тока через провода, лампочку и обратно к источнику тока.

Если лампочка перегорит, то в цепи образуется разрыв, и электрический ток прекратится. Ни один из элементов цепи не будет работать, так как цепь будет разорвана.

3. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один электрический звонок, так, чтобы звонок звонил, когда какая-нибудь лампа горит.

Чтобы звонок звонил, когда какая-нибудь лампа горит, необходимо соединить лампы параллельно и включить их последовательно с звонком. Для этого нужно провести провода от источника тока к первой лампе, затем от первой лампы к второй, а также от каждой лампы и звонка к ключам. При этом ключи должны быть подключены параллельно лампочкам.

Надеюсь, эти подробные объяснения и пошаговые решения помогут вам понять задания по теме "Электрические схемы". Если у вас возникнут еще вопросы, не стесняйтесь задавать.
4,4(51 оценок)
