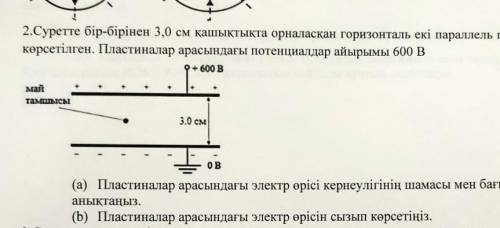

2. На рисунке изображены горизонтальные параллельные пластины на расстоянии 3,0 см друг от друга. Разность потенциалов между пластинами 600 Б ов (а) Определите величину и направление напряженности электрического поля между пластинами. б) Изобразите электрическое поле между пластинами.
А) Чтобы определить величину напряженности электрического поля между пластинами, нам понадобится величина разности потенциалов и расстояние между пластинами.
1) Дано:
- Разность потенциалов между пластинами (ΔV) = 600 В
- Расстояние между пластинами (d) = 3,0 см = 0,03 м
2) Формула для определения напряженности электрического поля (E):
E = ΔV / d
3) Подставим значения в формулу:
E = 600 В / 0,03 м = 20 000 В/м
Таким образом, величина напряженности электрического поля между пластинами составляет 20 000 В/м.
Направление напряженности электрического поля между пластинами направлено от пластины с более высоким потенциалом к пластине с более низким потенциалом.
Б) Для изображения электрического поля между пластинами, мы можем использовать линии направленности поля. Линии направленности электрического поля проведены от пластины с более высоким потенциалом (плюс) к пластине с более низким потенциалом (минус). Линии полей в этом случае будут параллельны и одинаково распределены между пластинами.
На рисунке можно провести линии полей параллельно направлению пластин, с сохранением одинакового расстояния между ними. Чтобы это сделать, можно провести несколько линий полей, параллельных уже имеющимся линиям пластин. При этом, расстояние между линиями полей должно быть одинаковым.
Направление полей будет указывать от пластины с более высоким потенциалом (плюс) к пластине с более низким потенциалом (минус). В данном случае, они будут располагаться горизонтально, параллельно линиям пластин.
1) Дано:
- Разность потенциалов между пластинами (ΔV) = 600 В
- Расстояние между пластинами (d) = 3,0 см = 0,03 м
2) Формула для определения напряженности электрического поля (E):
E = ΔV / d
3) Подставим значения в формулу:
E = 600 В / 0,03 м = 20 000 В/м
Таким образом, величина напряженности электрического поля между пластинами составляет 20 000 В/м.
Направление напряженности электрического поля между пластинами направлено от пластины с более высоким потенциалом к пластине с более низким потенциалом.
Б) Для изображения электрического поля между пластинами, мы можем использовать линии направленности поля. Линии направленности электрического поля проведены от пластины с более высоким потенциалом (плюс) к пластине с более низким потенциалом (минус). Линии полей в этом случае будут параллельны и одинаково распределены между пластинами.
На рисунке можно провести линии полей параллельно направлению пластин, с сохранением одинакового расстояния между ними. Чтобы это сделать, можно провести несколько линий полей, параллельных уже имеющимся линиям пластин. При этом, расстояние между линиями полей должно быть одинаковым.
Направление полей будет указывать от пластины с более высоким потенциалом (плюс) к пластине с более низким потенциалом (минус). В данном случае, они будут располагаться горизонтально, параллельно линиям пластин.
