22.10.2022 11:11 •  Физика

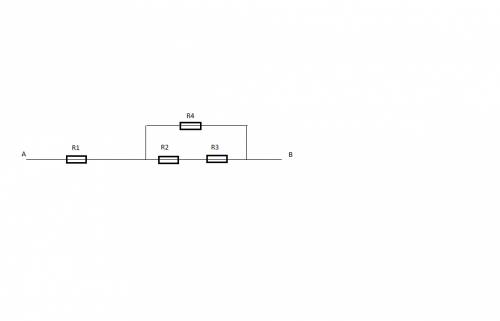

Рисунок не вставляется,но я показываю,как соединены r4 . r1 r2 r3 соединены последовательно. r2 r3 r4 соединены параллельно. т.е получается соединение . напряжение между точками а и в равно 10в,сопротивление r1=5 ом r2=20 ом r3=10 ом r4=6 ом. найдите силу тока,протекающего через r2

👇
Ответ:
mira133
mira133
22.10.2022

найдем общее/эквивалентное сопротивление  Rэ

R(23)=R2+R3=20+10=30 Ом

R(234)=((R2+R3)*R4) /(R2+R3+R4)=((20+10)*6) / (20+10+6)=180 /36 =5 Ом

 Rэ =R1+R(234)=5+5 =10 Ом

Общий ток

I=U(AB) / Rэ = 10 В / 10 Ом =1 А

ток на параллельном соединении разделятся - пропорционально сопротивлениям

I(4)= I/R(4) *R(234)=1 А / 6 Ом  *5 Ом = 5/6 А

I(23)= I/R(23) *R(234)= 1 A / 30 Ом  *5 Ом =1/6 А

I(2)=I(23)= 1/6 A = 0.17 A



ответ  1/6 A = 0.17 Aсила тока,протекающего через резистор   R2
