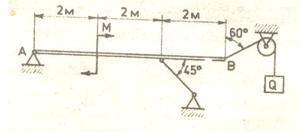

Задачи по механике. 1. Построить эпюры поперечных сил и изгибающих моментов для балки, изображенной на рисунке. Если F=20 кН и М=30 кН∙ м. 2. Определить реакции связей стержня АВ изображенного на рисунке, если на него действует пара сил М=30 кН∙м, вес стержня 20 кН, вес груза Q=25 кН.

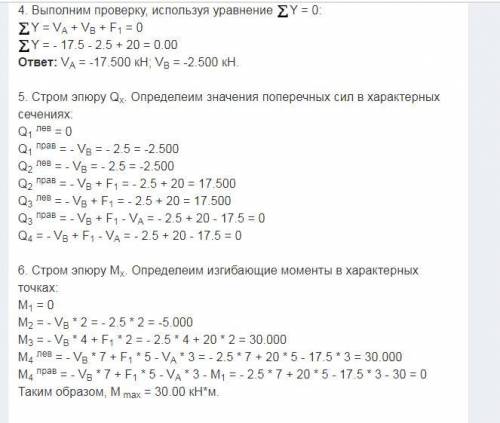

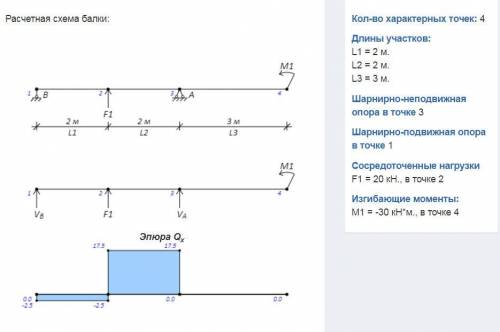

Расчёт поперечных сил и изгибающих моментов для заданной балки приведен в трёх вложениях.
Только надо проверить правильность знаков изгибающих моментов.
Правило знаков для изгибающих моментов связано с характером деформации балки. Так, изгибающий момент считается положительным, если балка изгибается выпуклостью вниз – растянутые волокна расположены снизу. При изгибе выпуклостью вверх, когда растянутые волокна находятся сверху, момент отрицателен.
Дан квадрат АВС1Д1. О1О2 - ось цилиндра. АВ⊥О1О2. Диагонали квадрата пересекаются наоси цилиндра в точке О. Через точку О проведём отрезок РЕ║АД1. ∠О2ОЕ=α. Сторона квадрата равна а. АЕ=ЕВ=а/2. Построим плоскость перпендикулярно оси О1О2, проходящую через сторону АВ. Проекция квадрата АВС1Д1 на эту плоскость будет прямоугольник АВСД. Диагонали прямоугольника АВСД пересекаются на оси цилиндра в точке М. Половина диагонали этого прямоугольника и есть радиус цилиндра. АМ=R. В тр-ке ЕОМ ЕМ=ОЕ·sinα=a·sinα/2 (ОЕ=РЕ/2=а/2). В тр-ке АМЕ АМ²=АЕ²+ЕМ²=(а²/4)+(а²sin²α/4)=2a²sin²α/4. AM=a√2·sinα/2 ответ: радиус цилиндра
Правильный ответ: 90 градусов. Т.к. прямые параллельны, то сумма внутренних односторонних углов равна 180 градусов (назовём их целыми односторонними углами), а сумма односторонних углов, разбитых биссектрисами (нецелых односторонних углов), равна 180 / 2 = 90 (градусов). При пересечении биссектрис образуется треугольник, в котором два угла мы уже определили (они равны по 45 градусов каждый, т.к. 90 / 2 = 45). Осталось определить третий угол образовавшегося треугольника, т.е. угол между биссектрисами внутренних односторонних углов. Он равен: 180 - 90 = 90 (градусов).
Расчёт поперечных сил и изгибающих моментов для заданной балки приведен в трёх вложениях.
Только надо проверить правильность знаков изгибающих моментов.
Правило знаков для изгибающих моментов связано с характером деформации балки. Так, изгибающий момент считается положительным, если балка изгибается выпуклостью вниз – растянутые волокна расположены снизу. При изгибе выпуклостью вверх, когда растянутые волокна находятся сверху, момент отрицателен.
