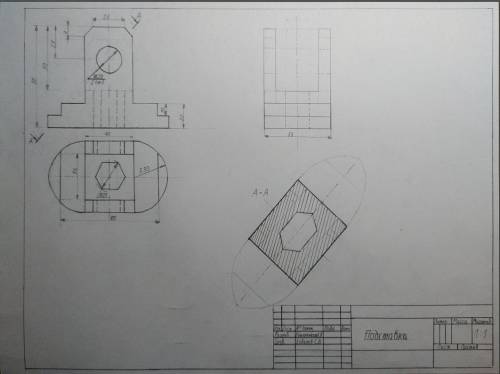

Есть тут люди, которые разбираются в начерталке? Я не могу понять, как делать наклонное сечение секущей плоскостью. Я не полностью начертить мне сечение. Хотя бы просто, понятно объяснить). Во вложении прикрепил фото, но знаю, там неправильно.
Снегурочка — героиня «весенней сказки» А.Н. Островского «Снегурочка» (1873). Действие пьесы происходит в «стране берендеев в доисторическое время». Мифопоэтический образ Берендеева царства навеян устным народным творчеством. Это — идиллическое царство мира и согласия. Любовь — сердцевина жизни берендеев, форма их служения могучему языческому богу Солнца — Яриле. Появление среди людей «холодной» С. вносит в их жизнь «ревность, брань, усобицу». В сердца людей проникает «остуда немалая». Дочь Весны и Мороза, С.— всем чужая. Она «не знает любви совсем». Ее влекут «людские песни», страстные и печальные напевы любви. С. томится любопытством и удивляется силе этого чувства, заставляющего людей страдать и плакать. Но «младенческая душа» С. спит, никто не может пробудить в ней «желание любви». Еще не зная любви, С. узнает «мучительную ревность», зависть к чужому счастью. Она чувствует себя «обманутой, обиженной, убитой», когда пастух Лель с легкостью покидает ее ради горячей сердцем и полной жизни Купавы. С. обращается к матери-Весне с мольбой о «даре любви». Подаренный Весною волшебный венок пробуждает «дремоту души», открывает С. красоту мира, радость жизни. «Гордый духом» Мизгирь становится «избранником души» С. Ее «холодное сердце», познав любовь, превращается в обыкновенное, живое, человеческое сердце, и С. гибнет со словами: «Люблю и таю, таю от сладких чувств любви». Ее «чудесная кончина» восстанавливает эпическое равновесие царства берендеев, как искупительная жертва, призванная умилостивить грозного Ярилу. Образ С. послужил прообразом героини оперы Н.А.Римского-Корсакова «Снегурочка» (1881). Первая исполнительница роли С. — Г.Н.Федотова (1873). Среди других исполнительниц — В.Ф.Комиссаржевская (1900), М.П.Лилина(1900).
Снегурочка — героиня «весенней сказки» А.Н. Островского «Снегурочка» (1873). Действие пьесы происходит в «стране берендеев в доисторическое время». Мифопоэтический образ Берендеева царства навеян устным народным творчеством. Это — идиллическое царство мира и согласия. Любовь — сердцевина жизни берендеев, форма их служения могучему языческому богу Солнца — Яриле. Появление среди людей «холодной» С. вносит в их жизнь «ревность, брань, усобицу». В сердца людей проникает «остуда немалая». Дочь Весны и Мороза, С.— всем чужая. Она «не знает любви совсем». Ее влекут «людские песни», страстные и печальные напевы любви. С. томится любопытством и удивляется силе этого чувства, заставляющего людей страдать и плакать. Но «младенческая душа» С. спит, никто не может пробудить в ней «желание любви». Еще не зная любви, С. узнает «мучительную ревность», зависть к чужому счастью. Она чувствует себя «обманутой, обиженной, убитой», когда пастух Лель с легкостью покидает ее ради горячей сердцем и полной жизни Купавы. С. обращается к матери-Весне с мольбой о «даре любви». Подаренный Весною волшебный венок пробуждает «дремоту души», открывает С. красоту мира, радость жизни. «Гордый духом» Мизгирь становится «избранником души» С. Ее «холодное сердце», познав любовь, превращается в обыкновенное, живое, человеческое сердце, и С. гибнет со словами: «Люблю и таю, таю от сладких чувств любви». Ее «чудесная кончина» восстанавливает эпическое равновесие царства берендеев, как искупительная жертва, призванная умилостивить грозного Ярилу. Образ С. послужил прообразом героини оперы Н.А.Римского-Корсакова «Снегурочка» (1881). Первая исполнительница роли С. — Г.Н.Федотова (1873). Среди других исполнительниц — В.Ф.Комиссаржевская (1900), М.П.Лилина(1900).
1. на виде спереди проведи А-А, это твоя секущая плоскость "глядя в её торец сбоку"
2. наметь все точки её пересечения с образующими на виде спереди, и перенеси их на виды сверху и сбоку, получишь отрезки вдоль и поперек
3. у тебя нет пересечения с 6гранной вертикальной дырой, но есть с круглой горизонтальной (с резьбой, в проушинах)
4. на глазок: у тебя будет 2-3 незаштрихованных (пустых) части, где секущая "вылезает" из детали
5. правая часть полукруглого основания 10мм с приступком 10мм в сечении не появится
