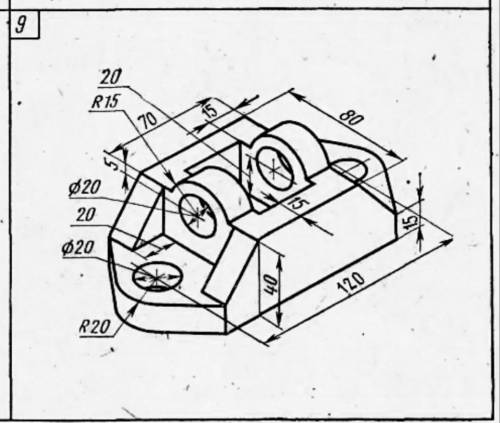

Хорошо, давайте начнем с начертания видов спереди и сбоку. Картинка, которую вы привели, изображает какую-то фигуру. Давайте разделим эту фигуру на части и пошагово начертим виды спереди и сбоку.
1. Начнем с вида спереди:
- Для начала нарисуем прямые линии, которые обозначат границы нашей фигуры. Найдите на картинке самую верхнюю точку фигуры и проведите горизонтальную прямую через нее. Это будет верхняя граница фигуры.
- Затем найти самую нижнюю точку фигуры и провести горизонтальную прямую через нее. Это будет нижняя граница фигуры.
- Проведите вертикальные прямые линии, которые обозначат границы фигуры с боков.
- Обведите все видимые линии фигуры темным карандашом или ручкой.
2. Теперь перейдем к виду сбоку:
- Снова найдите верхнюю и нижнюю точки фигуры и проведите горизонтальные линии через них, чтобы обозначить верхнюю и нижнюю границы фигуры.
- Нарисуйте вертикальные линии, которые обозначат переднюю и заднюю границы фигуры.
- Обведите все видимые линии сбоку темным карандашом или ручкой.
Теперь, когда у нас есть виды спереди и сбоку, мы можем приступить к построению аксонометрии. Аксонометрическое изображение позволяет представить фигуру в трехмерном пространстве.
3. Чтобы начертить аксонометрию, нам понадобится трехмерный координатный ортогональный рисунок.
- На вертикальной оси отметьте точку и переднюю и заднюю границы фигуры.
- На горизонтальной оси отметьте точку и верхнюю и нижнюю границы фигуры.
- Затем нарисуйте линии, которые соединяют эти точки на вертикальной и горизонтальной осях. Эти линии представляют границы фигуры.
Теперь у нас есть трехмерное изображение фигуры в виде аксонометрии.
Это основной процесс начертания видов спереди, сбоку и аксонометрии фигуры на рисунке. Если вы имеете дополнительные вопросы или хотите получить более подробный ответ, не стесняйтесь задавать их.
