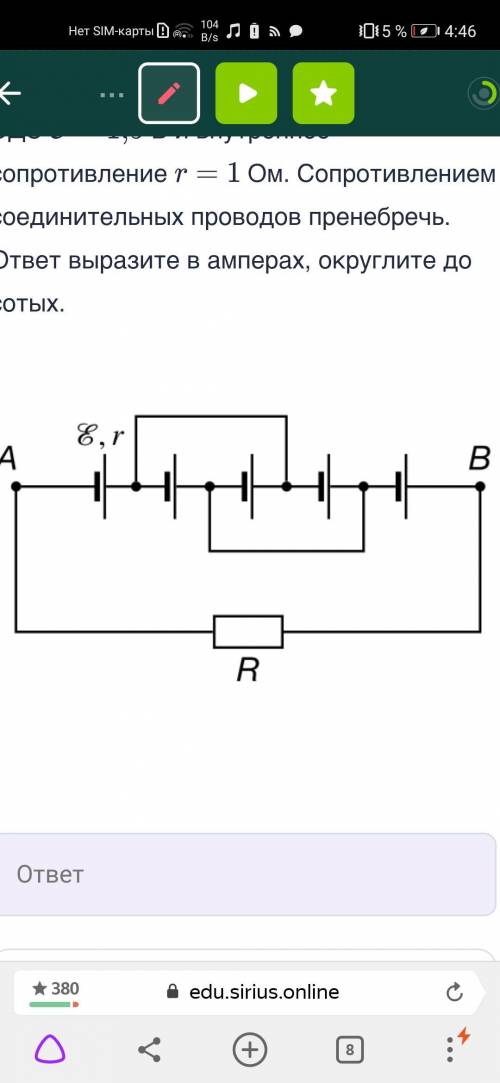

Найдите ток через сопротивление R=10 Ом. Все источники одинаковые и имеют ЭДС E=1,5 В и внутреннее сопротивление r=1 Ом. Сопротивлением соединительных проводов пренебречь. ответ выразите в амперах, округлите до сотых.

Найдите ток через сопротивление R=10 Ом. Все источники одинаковые и имеют ЭДС E=1,5 В и внутреннее

👇

Увидеть ответ

Ответ:

MaxTwAiNer12

28.10.2022

0,28 А

Объяснение:

Преобразуем схему, закрасим проводники с одинаковым потенциалом одним цветом (см. рисунок), хорошо видно, что промежуточные источники ЭДС соединены параллельно, при том один из них инвертирован, этот участок можно заменить на эквивалентный источник ЭДС, параметры которого легко рассчитать

-ток внутри контура $I=\frac{2\xi}{r+\frac{r}{2} }=\frac{2*1.5}{1+0.5}=2$ А

-разность потенциалов между правым и левым узлом $U=\xi-I\frac{r}{2} =-\xi+Ir=1.5-2*0.5=-1.5+2*1=0.5$ В

Значит средний участок цепи можно заменить на источник с ЭДС 0,5 В и внутреннем сопротивлением в 1/3 Ом.

Теперь не составит труда рассчитать искомый ток по закону Ома для полной цепи

$I=\frac{2\xi+0.5}{2r+\frac{r}{3}+R }=\frac{2*1.5+0.5}{2*1+\frac{1}{3}+10 }=0.28$ А.

Найдите ток через сопротивление R=10 Ом. Все источники одинаковые и имеют ЭДС E=1,5 В и внутреннее с

4,4(99 оценок)

Открыть все ответы

Ответ:

ПолинаАпгрейт

28.10.2022

Решение Разобьем нить на бесконечно малые участки dl . Тогда находящиеся на них заряды равны: dq dl (1) Где  – линейная плотность. Эти заряды можно рассматривать как точечные. Эти равные по величине заряды расположены симметрично относительно оси симметрии нити и равноудалены от точки O. Поэтому dE1  dE2 и проекции векторов напряженности E1 d  и dE2  на ось Оx компенсируют друг друга. Следовательно, вектор dE  напряженности электрического поля от каждого элементарного заряда направлен вдоль оси Oy и его модуль равен:     cos 4 1 cos 2 0 1 a dl dEy  dE   (2)

4,5(39 оценок)

Ответ:

Ermolenkoo

28.10.2022

Масса ведра со смолой 34,5 кг

Объяснение:

На подвижной блок действуют три силы: сила F - это сила, приложенная к свободному концу верёвки; вес P и сила тяжести g тянут блок вниз (рисунок 1).Для решения задачи используем момент силы. Это физическая величина - М (В СИ измеряется Ньютон на метр), которая равна произведению модуля силы F (В СИ измеряется в Ньютонах) на её плечо l (В СИ измеряется в метрах):

$M=F\cdot{l}$

3. Дополним схему (рисунок 2): A и B - точки вращения блока, а точка О - центр вращения, R - радиус подвижного блока. А значит AO=OB=R. И стрелочками обозначим направление движения блока (-, + ) для верного определения действующих сил.

4. Рассмотрим сумму моментов сил относительно точки А (рисунок 2):

Первый момент силы - это вес Р надо умножить на длину рычага , то есть длину АО, которая согласно рисунку равна R :

$M_{1} =PR$
